Tủ điện Phân phối DB (tiếng anh: Distribution Board) sử dụng trong các mạng điện hạ thế. Vị trí của tủ điện DB thường là sau các tủ phân phối tổng (MSB). Dòng điện định mức có thể đến 1000A, cung cấp điện cho 1 nhóm thiết bị hoặc thiết bị đầu cuối (máy bơm, động cơ, máy móc…).
Tủ phân phối DB là loại tủ điện nhỏ đặt gần các phụ tải, bên trong tủ bao gồm các thiết bị như: MCB/RCCB, đèn báo pha, cầu chì. Một số tủ đặc biệt có gắn đồng hồ kWh, Amper kế, Volt kế, bảo vệ mất pha, tụ bù…

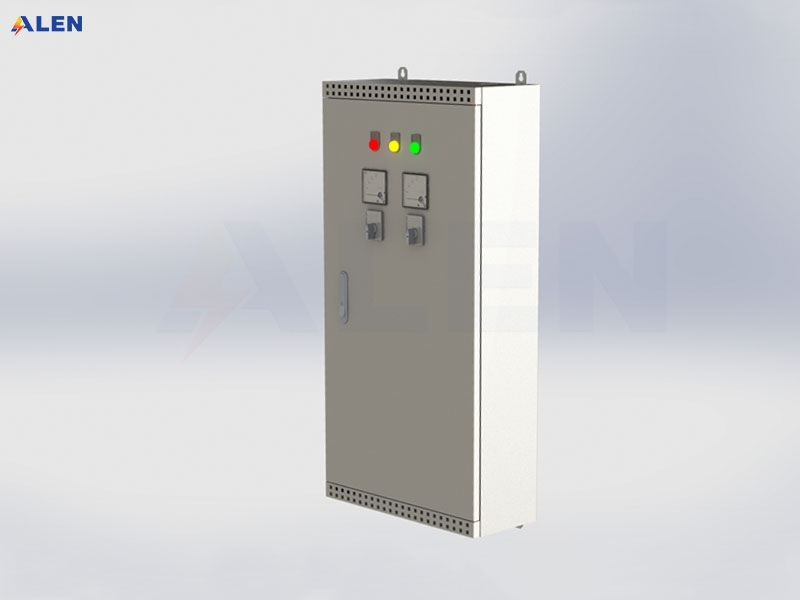

Tủ điện phân phối DB
Cấu tạo tủ điện phân phối DB
- Vật liệu sản xuất vỏ tủ từ tôn tấm nhập khẩu đảm bảo tiêu chuẩn JIS G3302 Nhật Bản, EN 10142 Châu Âu và ASTM A653/A653-8 (Mỹ)
- Bề mặt tủ sử dụng tôn tấm mạ kẽm hoặc tôn sơn tĩnh điện trên dây chuyền sản xuất hiện đại, qua xử lý bề mặt theo quy trình đảm bảo chất lượng và độ bền theo thời gian;
- Kết cấu vỏ tủ DB lựa chọn dạng khung lắp ghép cấp bảo vệ IP43, IP44 (lắp đặt trong nhà), IP54 (lắp đặt ngoài trời).
- Các thanh đồng cái và thiết bị điện được bố trí hợp lý, thuận tiện cho việc lắp đặt và vận hành và bảo trì về sau.
- Phụ kiện vỏ tủ DB như khóa, bản lề công nghiệp được lựa chọn các hãng sản xuất uy tín, tiêu chuẩn hóa, đảm bảo kỹ thuật, mỹ thuật và tiện ích trong lắp đặt.
Cấu tạo tủ điện phân phối DB
Thông số kỹ thuật điện tủ phân phối DB
|
Bảng thông số kỷ thuật điện |
||
|
1 |
Điện áp cách điện định mức | 1000 V AC |
|
2 |
Điện áp làm việc định mức | 690 V AC |
|
3 |
Tần số định mức | 50/60 Hz |
|
4 |
Điện áp chịu đựng xung đỉnh | 12 kV |
|
5 |
Điện áp mạch điều khiển | 230 V AC max. |
|
6 |
Loại xung | IV |
|
7 |
Cấp độ chịu đựng ô nhiễm | 3 |
|
8 |
Dòng định mức | 1250A |
|
9 |
Dung lượng cắt định mức 1 giây | 25 kA |
|
10 |
Dung lượng cắt cao nhất | 53 kA |
|
11 |
Hệ tiếp địa | TT-IT-TNS-TNC |
|
12 |
Giới hạn dòng điện vào ra | Đến 630 A |
Thông số cơ khí tủ điện phân phối DB
|
Bảng thông số cơ khí tủ DB |
|||
|
1 |
Tiêu chuẩn áp dụng (IEC) | IEC 60439, IEC 61439-1/2 | |
|
2 |
Điện áp định mức | 220-230 / 380-415VAC | |
|
3 |
Dòng cắt ngắt mạch | 6kA – 50kA | |
|
4 |
Tần số định mức | 50hZ – 60 hZ | |
|
5 |
Thiết bị đóng cắt | Schneider – Mitshu – Ls – Sino ,… | |
|
6 |
Dòng điện định mức | 50A – 1000A | |
|
7 |
Số cực | 3P / 4P | |
|
8 |
Cấp bảo vệ vỏ tủ | IP43, IP44 (lắp đặt trong nhà) / IP54, IP55 (lắp đặt ngoài trời) | |
|
9 |
Độ tăng nhiệt tối đa | 50ºC | |
|
10 |
Vật liệu sản xuất vỏ tủ | Vỏ tủ | Tôn tấm nhập khẩu đảm bảo tiêu chuẩn công nghiệp JIS G3302 (Nhật bản), En10142 (Châu âu), ASTM A653 (Mỹ) |
|
11 |
Kết cấu | Cánh tủ | Tủ bao gồm 2 lớp cánh. Cánh ngoài có khả năng chống nước xâm nhập, có tấm Mica theo dõi thông số thiết bị bên trong. Cánh trong khoét lỗ thao tác các thiết bị đóng cắt bên trong đảm bảo an toàn cho người vận hành. |
| Dạng tủ | Vỏ tủ dạng khung lắp ghép, kết nối các module tủ bằng Bulong, Ecu. | ||
|
12 |
Kích thước | Chiều cao (H) | 450mm – 2000mm |
| Chiều rộng (W) | 600mm – 1000mm | ||
| Chiều sâu (D) | 400mm – 1000mm | ||
Công ty sản xuất và lắp đặt tủ điện DB chất lượng, uy tín
Quý khách hàng có nhu cầu lắp đặt tủ điện DB hãy đến với NGUYEN KHAI STEEL chúng tôi. Với đội ngũ kỹ sư điện nhiều năm kinh nghiệm đã sản xuất và thi công lắp đặt tủ điện các loại cung cấp cho thị trường trong nhiều năm liền. Bên cạnh đó NGUYEN KHAI STEEL còn là công ty chuyên tư vấn, thiết kế, thi công hệ thống điện công nghiệp. Khách hàng sẽ hoàn toàn yên tâm khi lựa chọn sản phẩm của chúng tôi.
NGUYEN KHAI STEEL: Các cam kết khi mua hàng
Sản phẩm đạt chất lượng theo tiêu chuẩn thiết kế
Giá bán tốt nhất thị trường hiện nay
Chế độ bảo hành 12 tháng cho mọi sản phẩm công ty NGUYEN KHAI STEEL sản xuất và lắp đặt
Tư vấn lựa chọn, hỗ trợ vận chuyển, lắp đặt, bảo trì tận nơi cho khách hàng
Liên hệ ngay với chúng tôi để chọn được mẫu tủ điện DB, tủ điện phù hợp nhất với yêu cầu của khách hàng thông qua các đường dây Hotline hoặc Gmail công ty.
