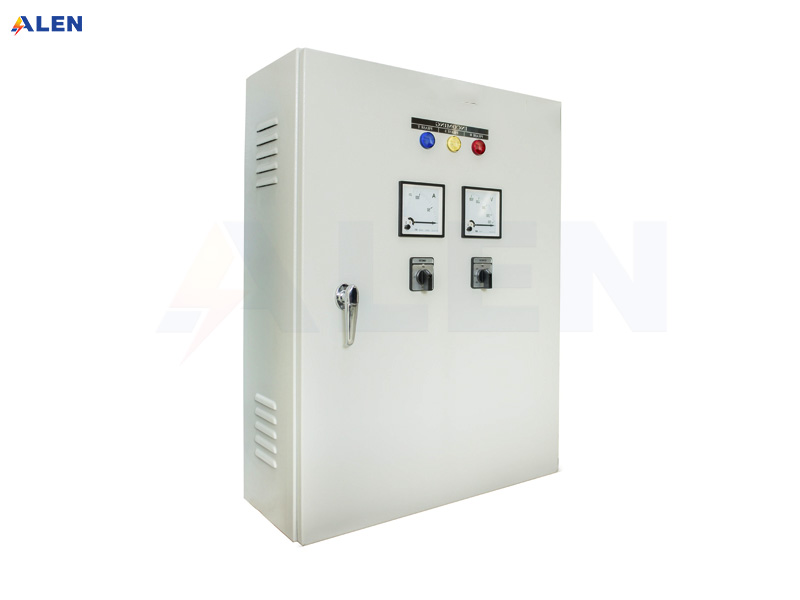

Tủ điện chiếu sáng ngoài trời là loại tủ được sử dụng để điều khiển và bảo vệ hệ thống đèn chiếu sáng ở khu vực ngoài trời. Bên trong tủ chứa các thiết bị điện như bộ ngắt mạch, khởi động từ, rơ le, bộ hẹn giờ, …. và các thiết bị khác dùng để bảo vệ, và quản lý hệ thống điện chiếu sáng. Xem thông tin chi tiết trong nội dung dưới đây.
1. Giới thiệu tổng quan tủ điện chiếu sáng ngoài trời
Tủ điện chiếu sáng ngoài trời là thiết bị bảo vệ và điều khiển hệ thống đèn chiếu sáng trong các công trình xây dựng. Bên trong tủ lắp đặt các thiết bị có tác dụng đóng/mở đèn theo thời gian cài đặt hoặc điều khiển thủ công, đảm bảo vận hành an toàn, tiết kiệm, và chống cháy nổ do ngắn mạch hay quá tải gây nên.
Tủ điện chiếu sáng đóng vai trò quan trọng trong việc quản lý hệ thống chiếu sáng hiệu quả, bảo vệ thiết bị khỏi sự cố điện và giảm thiểu chi phí vận hành. Tủ được ứng dụng rộng rãi trong chiếu sáng công cộng, khu công nghiệp, sân vận động, công viên và nhiều không gian cần kiểm soát đèn tập trung.
2. Cấu tạo, chức năng của tủ điện chiếu sáng ngoài trời
2.1. Cấu tạo tủ điện chiếu sáng ngoài trời
Tủ điện chiếu sáng ngoài trời thường có vỏ bằng vật liệu có khả năng chịu được những tác động từ môi trường tự nhiên như thép sơn tĩnh điện hoặc inox chống gỉ, đảm bảo độ bền và chống chịu thời tiết. Bên trong tủ bao gồm:
- Aptomat (CB): Bảo vệ quá tải, ngắn mạch.
- Contactor: Đóng/ngắt mạch điện điều khiển đèn.
- Timer (rơ le thời gian): Tự động bật/tắt đèn theo thời gian cài đặt.
- Rơ le bảo vệ: Bảo vệ thiết bị khi có sự cố điện.
- Thiết bị chống sét: Bảo vệ hệ thống trước sét lan truyền.
2.2. Chức năng chính của tủ điện chiếu sáng:
Các chức năng chính của tủ điện chiếu sáng ngoài trời gồm có:
- Điều khiển hệ thống chiếu sáng tự động hoặc thủ công.
- Bảo vệ an toàn cho hệ thống đèn trước các sự cố điện như quá tải, ngắn mạch, sét đánh.
- Tối ưu hiệu quả vận hành và tiết kiệm điện năng.
- Quản lý tập trung, thuận tiện cho việc kiểm tra, bảo trì.
3. Thông số kỹ thuật tủ điện chiếu sáng
Xưởng sản xuất NGUYEN KHAI STEEL cung cấp tủ điện chiếu sáng uy tín, giá tốt hàng đầu thị trường hiện nay. Dựa vào nhu cầu sử dụng và ứng dụng cụ thể của tủ trên công trình mà chúng tôi cung cấp tủ có thông số kỹ thuật phù hợp.
Dưới đây là thông số kỹ thuật cơ bản của tủ điện chiếu sáng ngoài trời:
- Điện áp định mức: Thường từ 220V -230V cho hệ thống 1 pha và 380V – 415V cho hệ thống điện 3 pha.
- Dòng điện định mức: Từ 10A đến 630A, tuỳ thuộc vào công suất của hệ thống chiếu sáng
- Cấp bảo vệ: Tủ có khả năng kháng nước, kháng bụi, các cấp phổ biến là IP42, IP54, và IP65 cho các ứng dụng trong nhà và ngoài trời.
- Kích thước tủ: Tùy theo số lượng thiết bị và không gian lắp đặt mà tủ được sản xuất theo kích thước phù hợp.
- Vật liệu vỏ tủ: Để đáp ứng với nhu cầu sử dụng ngoài trời, vỏ tủ điện chiếu sáng NGUYEN KHAI STEEL được làm từ sơn tĩnh điện, thép tấm hay inox.
- Thiết bị đóng cắt: Gồm có các loiaj như MCCB, MCB, Contactor, relay và các thiết bị bảo vệ khác.
- Chức năng điều khiển: Tủ được tích hợp nhiều chức năng điều khiển bằng tay, điều khiển tự động, hoặc điều khiển thông minh.
4. Phân loại tủ điện chiếu sáng
Tủ điện chiếu sáng ngày nay được thiết kế hiện đại, tối ưu cho các hệ thống chiếu sáng công cộng, khu đô thị, khu công nghiệp và nhà xưởng. Ngoài chức năng điều khiển thủ công, nhiều tủ điện đã tích hợp bộ điều khiển từ xa, cảm biến ánh sáng, hoặc kết nối IoT giúp giám sát và vận hành hệ thống chiếu sáng thông minh từ trung tâm điều khiển.
Dựa vào những tiêu chí lắp đặt, sử dụng mà tủ điện chiếu sáng được phân loại như sau:
Theo phương thức điều khiển:
- Tủ chiếu sáng thủ công: Bật/tắt bằng tay qua công tắc hoặc aptomat.
- Tủ chiếu sáng tự động: Điều khiển bằng timer, cảm biến ánh sáng hoặc lập trình PLC.
- Tủ chiếu sáng thông minh (Smart Lighting): Kết nối hệ thống giám sát từ xa qua mạng 4G/GPRS/Internet.
Theo vị trí lắp đặt:
- Tủ trong nhà (indoor): Dùng cho nhà xưởng, trung tâm thương mại.
- Tủ ngoài trời (outdoor): Vỏ chống nước, bụi (IP54 – IP65), dùng cho chiếu sáng đường phố, công viên, quảng trường.
Theo vật liệu vỏ tủ:
- Tủ vỏ sơn tĩnh điện: Phổ biến, giá tốt.
- Tủ vỏ inox: Độ bền cao, chống ăn mòn, dùng ngoài trời hoặc môi trường khắc nghiệt.
5. Báo giá tủ điện chiếu sáng ngoài trời mới
Dưới đây là bảng báo giá tủ điện chiếu sáng ngoài được các chuyên gia của NGUYEN KHAI STEEL nghiên cứu và cập nhật mới nhất.
| Loại tủ điện ngoài trời | Khoảng giá (VNĐ / chiếc) | Ghi chú |
| Tủ chiếu sáng ngoài trời (Timer / PLC) | 18.000.000 – 30.000.000 | Điều khiển theo thời gian, cảm biến, phù hợp công viên, đường phố |
| Tủ chiếu sáng hệ thống công nghiệp | 15.000.000 – 25.000.000 | Dùng trong nhà máy, xí nghiệp; thường PLC và cảm biến điều khiển |
| Tủ lắp sẵn ~15 kW | ≈ 2.699.000 – 4.500.000 | Dòng đơn giản, công suất thấp, phù hợp dùng sân vườn, nhà hàng nhỏ |
| Vỏ tủ điện ngoài trời (không kèm thiết bị) | ~4.400.000 – 5.400.000 | Vỏ rời cho tủ 100A kích thước lớn, chưa bao gồm thiết bị điều khiển |
Lưu ý:
- Giá tủ điện chiếu sáng có thể thay đổi tùy theo cấu hình: Các tủ tích hợp bộ điều khiển từ xa, cảm biến ánh sáng, PLC, hoặc tiêu chuẩn IP cao hơn (IP54–IP65) thường có giá cao hơn.
- Tùy thuộc vào nhà cung cấp, vật liệu vỏ và tiêu chuẩn kỹ thuật: Sơn tĩnh điện, inox, composite, hoặc vỏ chống cháy nổ,… cũng ảnh hưởng đến giá. Các tủ IP65 hoặc có chứng chỉ tiêu chuẩn chống sét lan truyền, tiêu chuẩn IEC, thường đắt hơn
- Bảng giá tủ điện chiếu sáng trên là để tham khảo: Giá thực tế có thể khác nhau. Để có báo giá chính xác theo yêu cầu (công suất, môi trường, điều khiển thông minh…), nên liên hệ trực tiếp với nhà sản xuất hoặc nhà phân phối để nhận tư vấn và báo giá chi tiết nhất.
6. Hướng dẫn lựa chọn tủ điện chiếu sáng phù hợp
Để giúp khách hàng dễ hơn trong việc lựa chọn, cũng như chọn được đúng loại tủ điện chiếu sáng cho công trình của mình.
Xác định nhu cầu sử dụng:
- Chiếu sáng trong nhà: Chọn tủ công suất nhỏ, điều khiển đơn giản.
- Chiếu sáng ngoài trời: Cần tủ có vỏ chống nước, chống bụi (IP54 trở lên).
- Chiếu sáng công cộng quy mô lớn: Nên chọn tủ có tích hợp điều khiển tự động (timer, cảm biến ánh sáng, điều khiển từ xa…).
Lựa chọn theo công suất tải
- Ước tính tổng công suất hệ thống đèn (tính bằng kW) để chọn tủ phù hợp.
- Dự phòng thêm 20–30% công suất để đảm bảo hoạt động ổn định và có khả năng mở rộng.
Lựa chọn kiểu điều khiển
- Thủ công: Dùng aptomat, phù hợp hệ thống nhỏ.
- Tự động: Có timer hoặc cảm biến ánh sáng, phù hợp chiếu sáng đường phố, công viên.
- Thông minh: Điều khiển từ xa qua mạng, ứng dụng IoT, giúp quản lý tập trung, giám sát từ xa.
Lựa chọn vỏ tủ phù hợp môi trường
- Trong nhà: Vỏ sơn tĩnh điện là đủ.
- Ngoài trời: Nên dùng vỏ thép mạ kẽm sơn tĩnh điện hoặc inox, có tiêu chuẩn IP54 – IP65 chống nước và bụi.
- Môi trường khắc nghiệt: Ưu tiên vỏ inox 304 hoặc composite.
Lưu ý về thương hiệu và bảo hành
- Chọn đơn vị uy tín, sản phẩm có đầy đủ chứng chỉ kỹ thuật, dễ dàng thay thế linh kiện, có hỗ trợ kỹ thuật và bảo hành rõ ràng.
7. Kết luận
Tủ điện chiếu sáng đóng vai trò quan trọng trong việc điều khiển, bảo vệ và nâng cao hiệu quả vận hành hệ thống chiếu sáng ở mọi quy mô. Lựa chọn đúng loại tủ không chỉ giúp tiết kiệm chi phí vận hành mà còn đảm bảo an toàn và độ bền cho toàn bộ công trình.
Để được tư vấn và báo giá tủ điện chiếu sáng phù hợp với nhu cầu sử dụng, vui lòng liên hệ Hotline: 0916.001.200 – đội ngũ kỹ thuật của chúng tôi luôn sẵn sàng hỗ trợ bạn 24/7!
