Thanh chia thang máng cáp

THANH CHIA MÁNG CÁP

Vách ngăn máng cáp hay còn gọi là thanh chia máng cáp chức năng dùng để phân các loại dây cáp điện khác nhau theo từng nhu cầu và mục đích sử dụng theo các hướng đi khác nhau: VD tách riêng cáp điện điều khiển và cáp điện động lực, cáp nguồn hạ thế, …

Thanh chia phân nhánh thang máng cáp

Công dụng của tấm vách ngăn máng cáp

Thang cáp được dùng để bảo vệ dây và cáp điện trong các công trình xây dựng cơ điện dân dụng và công nghiệp như nhà máy, bệnh viện, trường học, nhà ở chung cư, … Các loại thang máng cáp hay sử dụng như sơn tĩnh điện, tráng kẽm, nhúng kẽm nóng, inox, Nhôm, Zam hoặc composite. Độ dày thép tấm thường sử dụng làm thang máng điện từ 1.2mm, 1.5mm, 2.0mm vì độ dày thép đạt chuẩn hay không sẽ ảnh hưởng tới chất lượng củng như độ bền và thời gian sử dụng lâu dài sau này.

Khách hàng cân nhắc về đặt hàng các đơn vị sản xuất uy tín, chất lượng để phục vụ công trình của mình đạt hiệu quả nhất. NGUYEN KHAI STEEL chuyên cung cấp các sản phẩm thang và máng cáp đạt chất lượng có đầy đủ chứng chỉ xuất xưởng nhà máy, CO, CQ thép. Ngoài ra chúng tôi còn sản xuất lắp đặt tủ bảng điện như tủ tổng MSB, phân phối DB, điều khiển ATS, tủ chiếu sáng, tủ máy bơm, …

Thông số vách ngăn

Một thanh chia dọc thang máng cáp cấu tạo sản xuất là một tấm thép dập gân cứng để chịu lực tác động nhưng chủ yếu là chia máng cáp thành 2 – 3 nhánh khác nhau. Dễ dàng phân chia dây cáp điện theo các chức năng, công dụng khác nhau và điều hướng di chuyển theo đường đi được chỉ định sẵn.

• Vật liệu sản xuất chủ yếu là thép tấm nhập khẩu
• Kích thước: bằng chiều dài cây máng 2.500 – 3.000 mm
• Loại: sơn tĩnh điện, mạ kẽm, mạ kẽm nhúng nóng, inox
• Độ dày: 1.0mm, 1.2mm, 1.5mm, 2.0mm
• Màu sơn tĩnh điện: Kem nhăn (Ral 7032, Ral 7035), Cam, Đỏ, Vàng, Xanh, Xám, Đen, …
• Độ bền: phải tính từ loại vật liệu sản xuất đến mức độ hoàn thiện và theo môi trường làm việc cụ thể chúng ta mới tính ra thời gian sử dụng chi tiết.

Phân loại thanh chia nhánh

Thanh chia hay còn gọi là thanh tấm phân nhánh thang máng cáp được sử dụng hầu hết trong các sản phẩm thực tế bao gồm máng cáp, thang cáp, khay cáp và các phụ kiện thang máng cáp (nếu cần) và đa phần khi sử dụng kích thước chiều rộng (W) thang máng cáp phải lớn > 200mm. Lúc đó chúng ta tính toàn để gắn thanh chia sao cho hợp lý nhất theo chức năng và hướng di chuyển của dây và cáp điện phục vụ công trình được tốt nhất củng như cải thiện việc bảo trì, thay đổi, sửa chữa nếu có.

Máng cáp điện dùng thanh chia

Sản phẩm máng cáp tên tiếng anh là trunking được gia công sản xuất theo một quy trình chặt chẽ. Máng cáp được thiết kế là một hình hộp chữ nhật có sử dụng nắp đậy hoặc không sử dụng; nắp đậy có thể sản xuất bằng thép dập gân chống trượt như một giải pháp tối ưu cho công trình. Một cây thanh chia máng cáp có chiều dài tiêu chuẩn là 2,500 – 3,000 mm. Nắp có thể tháo ra lắp lại giúp thuận tiện trong việc thi công lắp đặt củng như hổ trợ tốt cho việc bảo trì sau này (nếu có). Thanh chia được sản xuất bằng tole có độ dày từ 0.8mm, 1.0mm, 1.2mm, 1.5mm, 2.0mm và có thể lên tới 2.5mm theo yêu cầu khách hàng.

Thanh chia dùng trong máng cáp

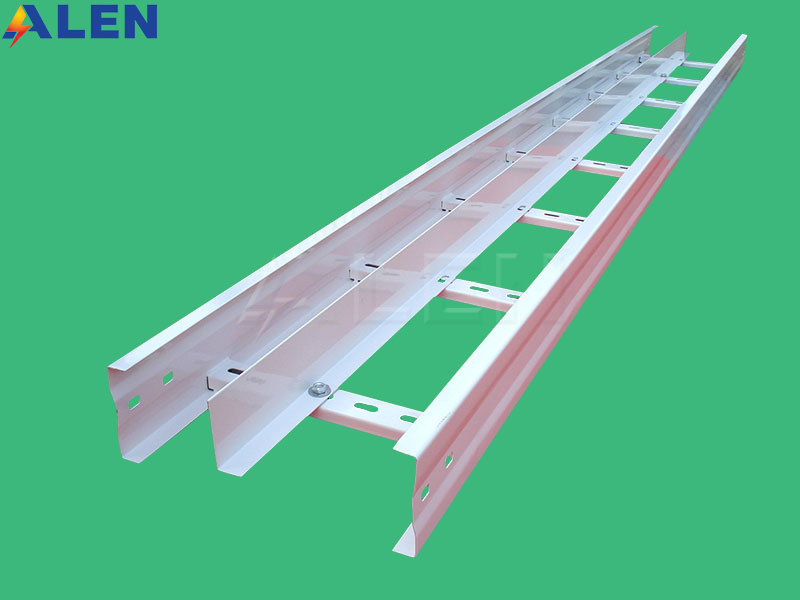

Thanh chia thang cáp

Thang cáp hay tên tiếng anh là cable ladder đặc biệt nhất mà thanh chia phân nhánh được lựa chọn sử dụng ở các công trình với hệ thống dây điện rất lớn vì rất nhiều lý do một trong số đó là trọng lượng bản thân thang cáp nhẹ hơn rất nhiều.

Thang cáp dùng thanh chia nhánh

Thanh chia dùng cho khay cáp

Khay cáp với nhiều chủng loại khác nhau chúng tôi có thể sản xuất cung cấp khay cáp có thanh chia và nắp khay có dập gân chống trượt theo yêu cầu của khách hàng.

Hình ảnh thanh tấm chia khoang khay cáp được minh họa như bên dưới. Nếu khách hàng cần yêu cầu sản xuất sản phẩm như thế nào vui lòng liên hệ trực tiếp để được NGUYEN KHAI STEEL báo giá chi tiết nhất.

Khay cáp sử dụng thanh chia nhánh

Xưởng sản xuất NGUYEN KHAI STEEL là đơn vị sản xuất cung cấp các phụ kiện thang máng cáp bao gồm thanh chia thang máng cáp và nhiều phụ kiện khác như; Cùm treo, eke, thanh U, V. ngoài ra các sản phẩm về tủ bảng điện được chúng tôi cung cấp thường xuyên cho nhiều công trình nhiều tỉnh TP trên khắp cả nước.
